氨逃逸大具有不同程度的危害性

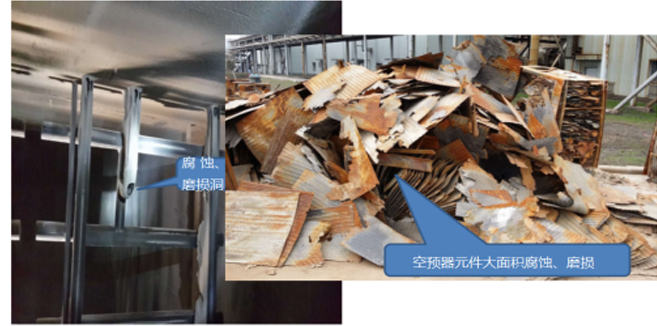

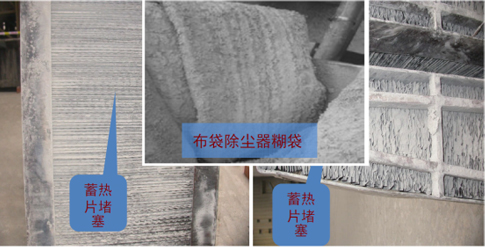

某600MW等級超臨界機組，停機后空預器檢查情況。

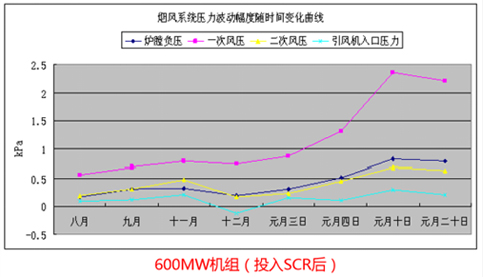

空預器堵塞容易導致機組爐膛負壓波動大、燃燒穩定性差，煙風阻力大導致負荷受限等問題。

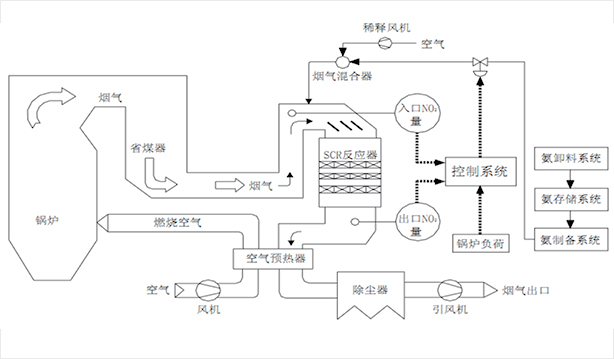

解決SCR/SNCR脫硝工藝氨逃逸監測
傳統對射式光束穿不透、易偏離
傳統抽取式，伴熱管線溫度
受限，易生成ABS結晶
傳統氨逃逸分析儀的靈敏度
在0.5-2ppm之間，無法滿足
超凈排放檢測需要。
單點測量或平均測量
沒有實際意義
現場定期校正非常困難，
且維護量大

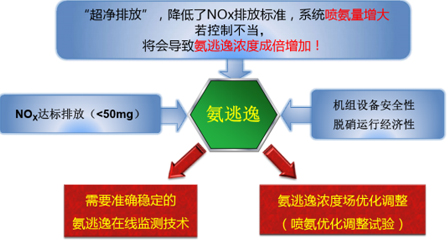

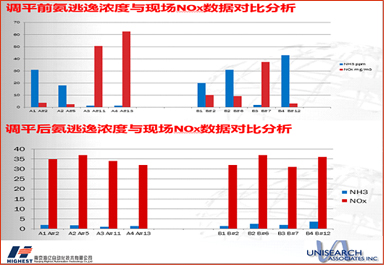

從某種程度上說，單點氨逃逸（或混合采樣）監測對于SCR的噴氨優化沒有實質性的意義，想要達到“超凈排放”改造要求，只有通過多點氨逃逸獨立并且同時監測，才可能全面地獲得某個煙氣截面上氨逃逸的實際分布情況，給SCR噴氨優化提供實時的數據支持，最終將煙道中各區域的氨逃逸都降低到工藝設計要求，防止后端空預器由于ABS結晶引起的堵塞等問題。

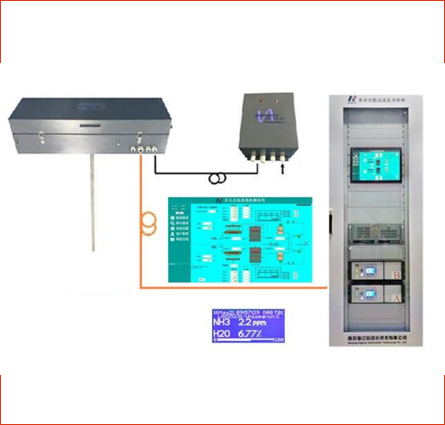

多點式氨逃逸監測系統光學測量端集成了所有的采樣、監測組件于一體，直接安裝在煙道上。不同于傳統的抽取式氨逃逸監測系統，多點式氨逃逸監測系統光學測量端沒有傳統的采樣管線，煙氣被直接抽取到高溫檢測池，檢測完后返回?zé)煹?。多點式氨逃逸監測系統最大限度保證煙氣采樣不失真，從根本上避免傳統采樣管線帶來的ABS（硫酸氫銨）結晶而導致測不出氨氣的問題。

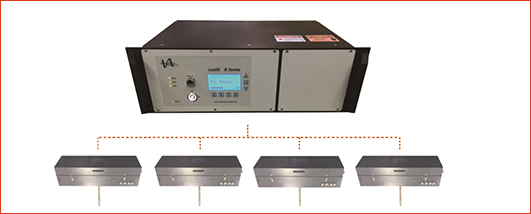

多個光學測量端安裝在同一側煙道上，通過光纜/電纜連接到多點式氨逃逸監測系統主機沒有采樣管線，實現多點同時獨立監測，同時上傳多路4-20mA電信號，徹底解決了煙道中氨逃逸監測不均等難題。
3大核心技術解決氨逃逸檢測中所會出現的問題短板
一種熱濕法采樣，并不去除水汽，只去除粉塵。最大限度保證了煙氣采樣過程中沒有ABS的生成，避免了逃逸氨的采樣損失。
PIMs多次反射鏡面并不與煙氣接觸，避免了傳統的多次反射池的反射鏡片污染和溫度/壓力變化導致的多次反射光束偏移。
多個光學測量端安裝在同一側煙道上，通過光纜/同軸電纜連接到多點式氨逃逸監測系統主機，實現多點同時獨立監測，徹底解決了煙道中氨逃逸監測不均的難題。
分析儀主機內部配標準氣體模塊通過分析儀的lasIRview軟件設定系統的零點（Zero)和跨度(Span)來定期考核
嚴謹詳細的技術參數讓您的對系統的使用更易懂
| 量程 | 0-10ppm 或0-20ppm，特殊量程可定制 |
|---|---|
| 檢測下限 | 高于0.1ppm |
| 相應時間 | 最快1秒 |
| 校正 | 出廠設定，無需用戶定期校正 |
| 系統漂移 | 無漂移 |
| 內置數據存儲容量 | 4G ，能夠存儲2年連續數據 |
| 操作軟件 | LasIRView2014 |
| 模擬量輸出 | 隔離輸出4-20mA 或0-20mA |
| 模擬量輸入 | 4-20 mA （溫度、壓力輸入補償） |
| 數字通訊接口 | 以太網、RS232 |
| 繼電器輸出 | 6路輸出 |
| 電源要求 | 100-240VAC，100W |
| 安裝環境要求 | -10—50℃，800-1200mbar，0-95%RH |
| 標準控制機柜尺寸 | 600x800x2200mm |
| 安裝方式 | 長期工作需安裝在帶空調的CEMS小室 |
| 型號 | PMIS-NH3-Hn（n為光學端數量） |
|---|---|
| 有效光程 | 10-30米可調 |
| 溫控 | 250℃-300℃ |
| 防護等級 | IP54 |
| 電源要求 | 220VAC，2000W |
| 儀表風要求 | 至少0.4MPa, 0.4-0.8MPa，用氣量：3m3/h |
| 儀表風接口 | 8mm卡套連接 |
| 安裝環境要求 | -20-80℃，800-1200mbar，0-95%RH直接安裝于煙道外側上，防水外殼 |
| 光學測量端根部 法蘭規格 |
GB/T 9113-2010,DN100 PN2.5 MPa |
| 控制箱安裝孔間距 | 安裝區域面積不小于以根部管為中心的1.5m×1.5m左右240mm, 上下370mm,孔徑10mm |
| 光學測量端箱體 尺寸/重量 |
100cm×35cm×26cm (寬×深×高），45Kg |
| 控制箱尺寸/重量 | 30cm×35cm×35cm (寬×深×高），9Kg |
| 采樣管長度 | 長度可定制 |
TDLAS（Tunable Diode Laser Absorption
Spectroscopy可調式二極管激光吸收光譜）
